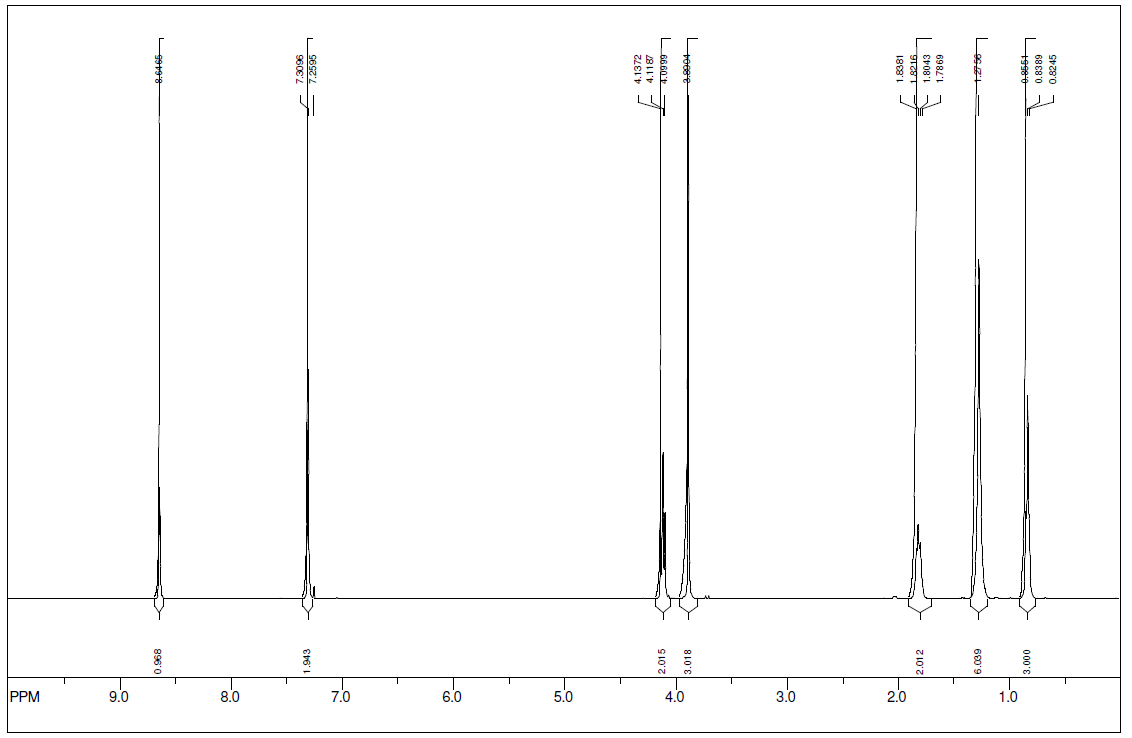

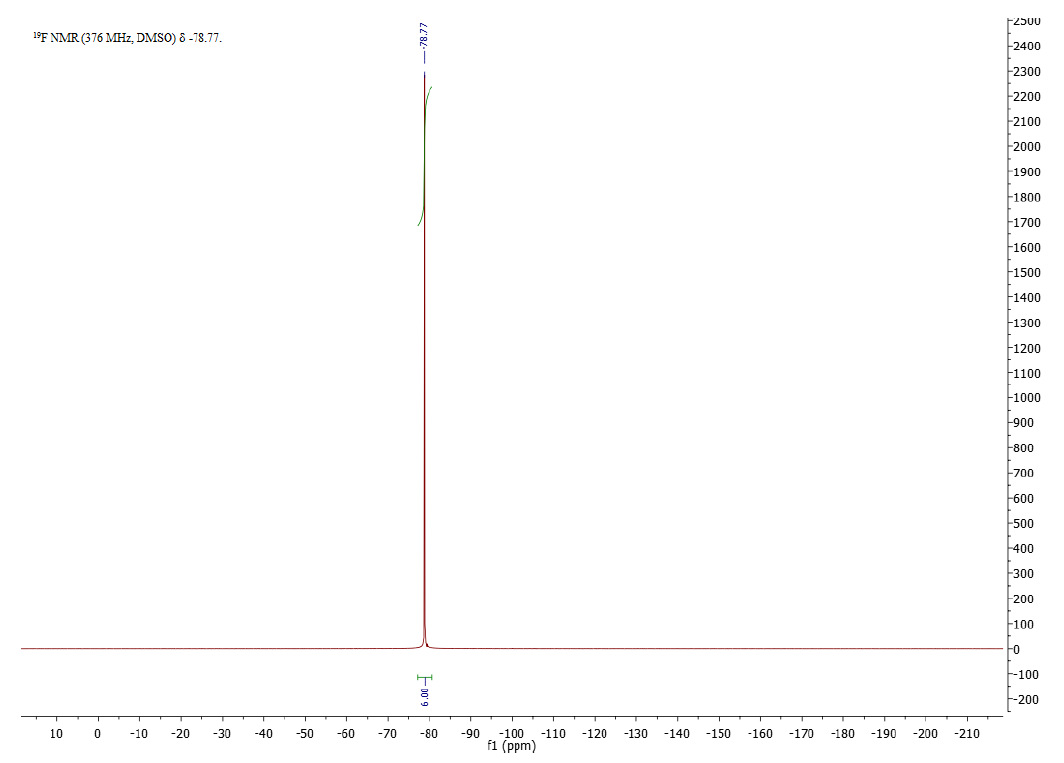

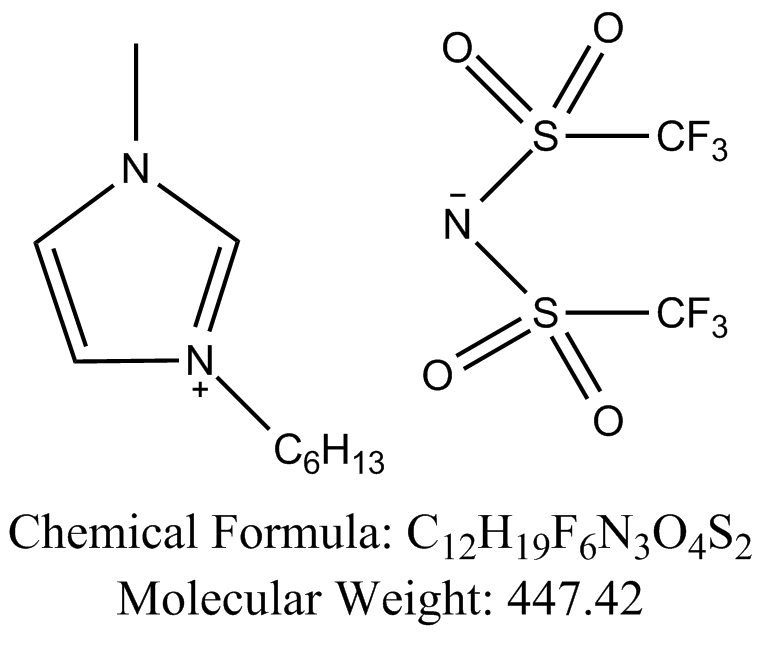

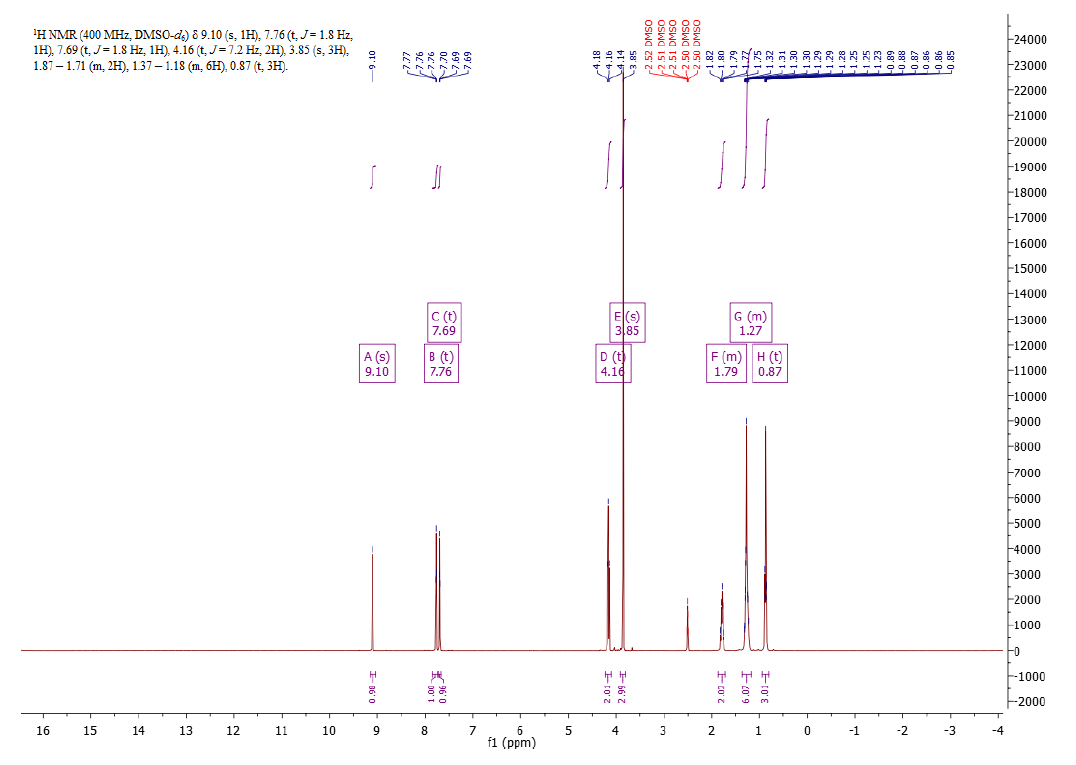

| 项目 |
数据 |
测试条件 |
备注 |
数据来源 |
| long-term热稳定性 ℃ |
218 |
|
|
2014客户文章 |
| 表面张力 mN/m |
31.9 |
25℃,101KPa |
液体, Pendant drop shape |
ILThermo |
| 表面张力 mN/m |
31.2 |
10℃ |
H2O<350ppm,Br-<8ppm |
2010论文 |
| 表面张力 mN/m |
30.8 |
25℃ |
H2O<350ppm,Br-<8ppm |
2010论文 |
| 表面张力 mN/m |
28.9 |
50℃ |
H2O<350ppm,Br-<8ppm |
2010论文 |
| 表面张力 mN/m |
27.6 |
75℃ |
H2O<350ppm,Br-<8ppm |
2010论文 |
| 纯度H2O ppm |
504 |
|
323-343K真空干燥24h |
2012客户文章 |
| 电导率 mS/cm |
2.2 |
25℃,101KPa |
液体, Alternating current cell with electrodes |
ILThermo |
| 电化学窗口 V |
6.3 |
|
|
2014年整理 |
| 密度 g/mL |
1.3854 |
10℃ |
H2O<350ppm,Br-<8ppm |
2010论文 |
| 密度 g/mL |
1.372 |
25℃,101KPa |
液体, Vibrating tube method |
ILThermo |
| 密度 g/mL |
1.372 |
25℃ |
323-343K真空干燥24h |
2012客户文章 |
| 密度 g/mL |
1.3707 |
25℃ |
H2O<350ppm,Br-<8ppm |
2010论文 |
| 密度 g/mL |
1.348 |
50℃ |
H2O<350ppm,Br-<8ppm |
2010论文 |
| 密度 g/mL |
1.324 |
75℃ |
H2O<350ppm,Br-<8ppm |
2010论文 |
| 热导率 W/(m.K) |
0.127 |
293.00K |
|
2014客户文章 |
| 热分解onset温度 ℃ |
411 |
|
|
2014客户文章 |
| 热分解peak温度 ℃ |
447 |
|
|
2014客户文章 |
| 热分解start温度 ℃ |
301 |
|
|
2014客户文章 |
| 热分解温度 ℃ |
387.6 |
|
|
实验实测 |
| 熔点 ℃ |
-2 |
|
DSC/DTA |
ILThermo |
| 粘度 cP |
211.3 |
5℃ |
H2O<70ppm,卤素<100ppm |
2015论文 |
| 粘度 cP |
71 |
25℃,101KPa |
液体, Concentric cylinders viscometry |
ILThermo |
| 粘度 cP |
70.5 |
25℃ |
H2O<70ppm,卤素<100ppm |
2015论文 |
| 粘度 cP |
30.2 |
45℃ |
H2O<70ppm,卤素<100ppm |
2015论文 |
| 粘度 cP |
16.8 |
65℃ |
H2O<70ppm,卤素<100ppm |
2015论文 |
| 折光率 |
1.4302 |
25℃,101KPa |
液体, Standard Abbe refractometry |
ILThermo |
| 折光率 |
1.426 |
|
文献数据 |
2012客户文章 |
